Редактор цветов
![](image/412.jpg)

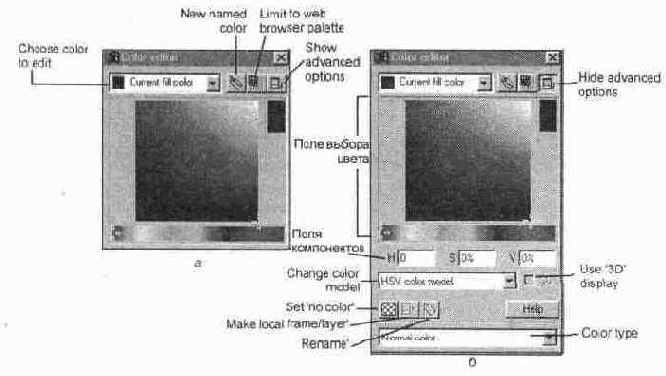

На Рисунок 4.11 приведены названия всех полей окна редактора в соответствии с подсказками программы. В верхней части находится раскрывающийся список редактируемых цветов документа. Первые два пункта списка соответствуют редактированию локальных цветов заливки (Current fill color или Local fill color) и обводки (Current line color или Local line color). Далее перечислены образцы и названия всех именованных цветов документа. По умолчанию активным является значение Current ЯП color.
Названия первых пунктов списка меняются в зависимости от наличия выделения. Если в документе нет выделенных объектов, они выглядят как Current fill color и Current line color. При редактировании меняется локальный цвет по умолчанию. Если же выделенный объект имеется, то первыми пунктами списка будут Local line color и Local fill color. В этом случае редактированию подвергается локальный цвет самого объекта. Сути дела это не меняет — в обоих случаях речь идет о локальном, не именованном цвете.
Основную часть палитры занимает область выбора текущего цвета. По умолчанию цвет выбирается по модели HSV. Область выбора состоит из цветовой полосы, в которой устанавливается тон (соответствует значению в поле Н), и квадрата насыщенность-яркость (соответствует значениям в полях S и V), где в левом верхнем углу находится чистый (максимально насыщенный и яркий) цвет. Положение крестообразных бегунков полосы и квадрата определяет соотношение компонентов цвета. Вверху справа расположено два маленьких квадрата — образцы исходного (вверху) и отредактированного цвета. При перемещении бегунков цвет нижнего образца изменяется, и соответственно изменяется цвет выбранного объекта. Локальный цвет обводки задается аналогично. Для этого нужно лишь предварительно выбрать пункт Local line color в списке цветов документа.
Справа от списка цветов расположены кнопки управления окном:
New named color. По нажатию этой кнопки образуется новый цвет. При этом демонстрируется соответствующее диалоговое окно (см. Рисунок 4.17).
