Corel Xara 2.0



Трансформации многоугольника и звезды


Если перемещать узел многоугольника или внешний узел звезды, то объект будет поворачиваться и изменять размер. Соотношение сторон при этой

операции останется неизменным. Если углы объекта скруглены, то перемещать следует черную точку (угол тонкой рамки, окружающей многоугольник) (см. рис. 3.33). Перемещение узлов скругленного угла приведет к изменению формы скругления, как было описано выше. Рис. 3.35 иллюстрирует вращение и изменение размеров разных графических примитивов.

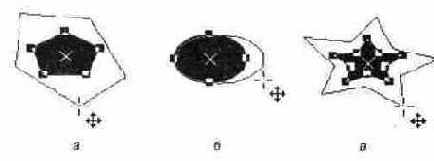

Рис. 3.35.

Трансформация и вращение многоугольника (а), эллипса (б), звезды (s)

Трансформация звезды включает в себя изменение глубины и "переплетение" ее лучей. Перетащите один из узлов звезды, лежащих ближе к центру. Глубина лучей увеличивается. Если перетаскивать курсор по окружности относительно центра звезды, образуется сложный объект, например такой, как изображен на рис. 3.36, б. Регулируя искажение сегментов и переплетение лучей, можно создавать сложные графические объекты (см. рис. 3.36, в).

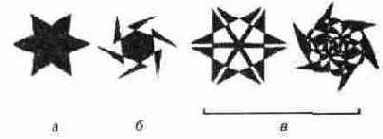

Рис. 3.36.

Переплетение лучей шестиконечной звезды и пример виньетки, созданной на ее основе
